ND-24高温导压式液位变送器
◇ 概述:
ND-24高温导压式液位变送器,采用进口不锈钢隔离膜片的高精度、高稳定性力敏芯片经合理精密的结构设计和厚膜技术温度补偿、信号放大、V/I转换,对不锈钢壳体进行全密封焊接,有通气导管的防水电缆,使传感器背压腔与大气连接,从而制成工业标准的4~20mA或0~10mA信号输出且性能稳定可靠的全固态产品。
壳体为全聚四氟乙烯材料,耐腐性极强。
◇主要技术指标:
■ 型号:ND-24高温导压式液位变送器
■ 压力形式:表压/绝压/负压
■ 量程:0~1.5米~50米
■ 介质:高温液体
■ 精度:0.3级 0.5级
■ 供电:12~36VDC(24VDC)
■ 输出:4mA~20mA/0mA~10mA
1V~5V/0V~5V
■ 负载电阻:R=(U-12.5)/0.02-RD
其中:U为电源电压,RD为电缆内阻
■ 过载能力:300%FS
■ 响应时间:《1ms
■ 接口:投入式、法兰式
■ 温度:-30~250℃
■ 防爆等级:本安型ExiaIICT6

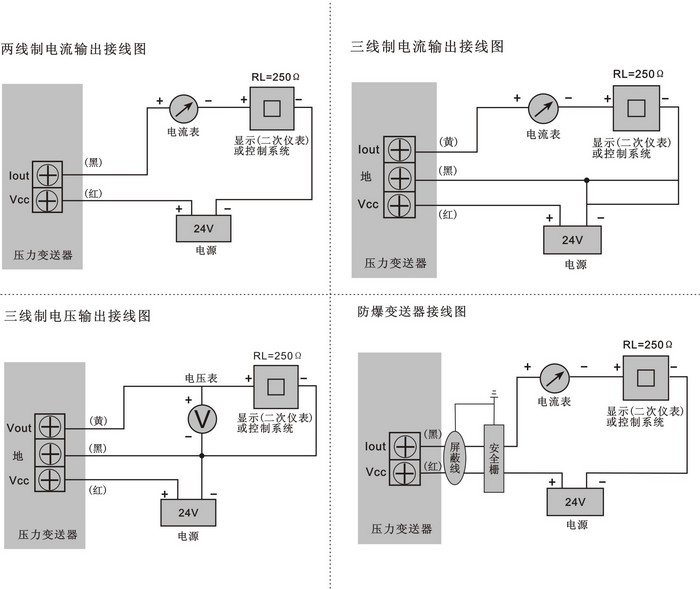

◇ 电气连接图:

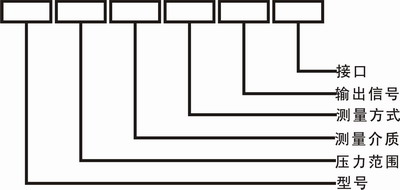

◇ 型号:
例如:ND-25,0~5米,水,表压,4~20mA,法兰安装
◇ 特点:
■ 设计独特:导压结构
■ 特别适合于高温中小量程液体和强腐蚀性液体
■ 稳定性好:优于0.2%FS/年
■ 使用温度高:-30~+250℃
■ 可靠性很高
■ 零点、满量程输出现场可调
■ 本安防爆
