NX硅压阻式压力传感器芯片
NX硅压阻式压力传感器芯片

  • 名称:NX硅压阻式压力传感器芯片
  • 精度:0.2%
  • 温度:-40—125℃
  • 量程:多种可选
  • 供电:5VDC
  • 零点输出:0±40 mV
  • 超载:5FS
  • 满输出:100±40 mV
NX硅压阻式压力芯片
◇  特性:
    性价比高
    稳定性高
    一致性好
    体积小

主要技术指标:
    视不同用途标准量程为-100kpa~100KPa、200KPa、500Kpa、700KPa、1.0MPa、1.6Mpa、2.0Mpa、5.0Mpa、10Mpa、16Mpa、20Mpa、30Mpa、40Mpa、50 Mpa、60Mpa,亦可接受非标量程订单。
    标准量程:-100kpa-700kpa   NX-1
                      -100kpa---1Mpa    NX-2
                      -100kpa---2 Mpa   NX-3
                      -100kpa---60 Mpa NX-4
                      5~300Psi              NX-5
    供电电压:5.0V±10%
    供电电流:1.0--2.0 mA
    满量程输出:100±40 mV
    零点输出:0±40 mV
    灵敏度温度系数:≤0.2%FS/℃
    零点温度系数:≤0.2%FS/℃
    非线性度:≤0.2%FS
    桥臂电阻:3.1—6.0 KΩ
    超载能力:5X
    工作温度:-40—125℃
    贮藏温度:-40—150℃

◇  芯片尺寸:1×1mm2     1.5×1.5mm

◇  产品应用领域:
    血压计及各种压力计
    充油体等
    医疗或运动器械
    天气预报计

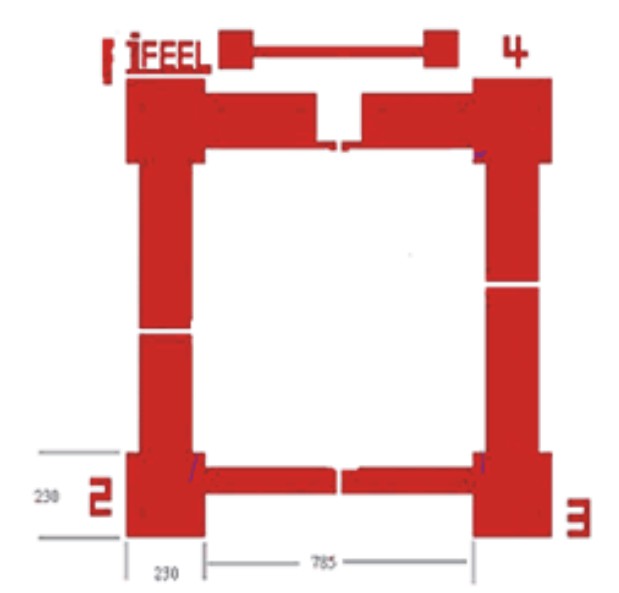

◇  芯片压焊图:

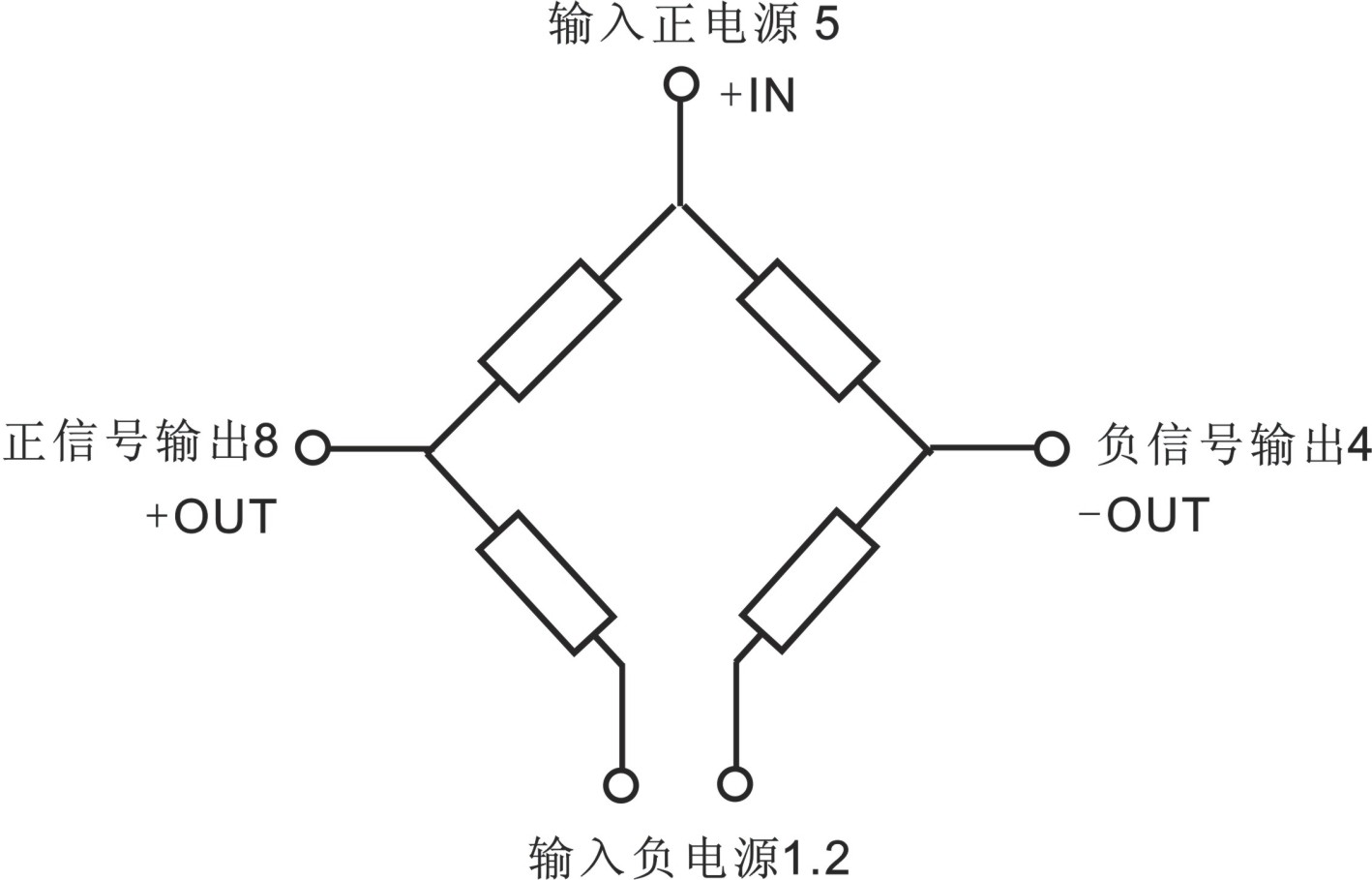

◇  芯片引线图:



◇  封装引脚分布图:
Eg:
