NX-7双隔膜压力传感器芯体
NX-7双隔膜压力传感器芯体

  • 名称:NX-7双隔膜压力传感器芯体
  • 精度:0.1% 0.25% 0.5%
  • :
  • 量程:0~35KPa…2MPa
  • 供电:10VDC
  • 满程输出:≥100 mV
  • 充灌液:硅油
  • 零点输出:±2 mVDC
NX-7压阻式双隔膜压力传感器芯体
◇  概述:
     该系列广泛应用于石油、化工、冶金、电力、航空、航天、医疗设备、汽车、等行业的过程控制。公司可以根据用户的需要,承接特殊结构尺寸的充油传感器芯体。

◇  特点:
    平端膜片接口可选择
    外接螺纹接口可选择
    表压、绝压和密封压及压差可选
    高精度、高可靠性

◇  主要技术指标:

    恒压供电:10 VDC(典型)
    恒流供电:1.5 mA(典型)
    输入阻抗:3 KΩ~6 KΩ
    介质兼容性:与316L不锈钢兼容的各种液体、气体或蒸汽
    “O”型密封圈:氟橡胶、硅橡胶
    充 灌 液:硅油
    量    程: 0~35KPa…2MPa
    综合精度:±0.1%FS(最小值);±0.25%FS(典型值);±0.5%FS(最大值)
    零点输出:±2 mVDC
    满程输出:≥100 mV
    补偿温度:0~80℃
    工作温度:-40~125℃
    零点温度漂移:±0.02%FS/℃(典型)
    灵敏度温度漂移:±0.02%FS/℃(典型)
    过    载:3倍满量程(<3.5MPa);1.5倍满量程(≥3.5MPa)
    固有频率:≥10KHz

◇  电路原理及外型结构:

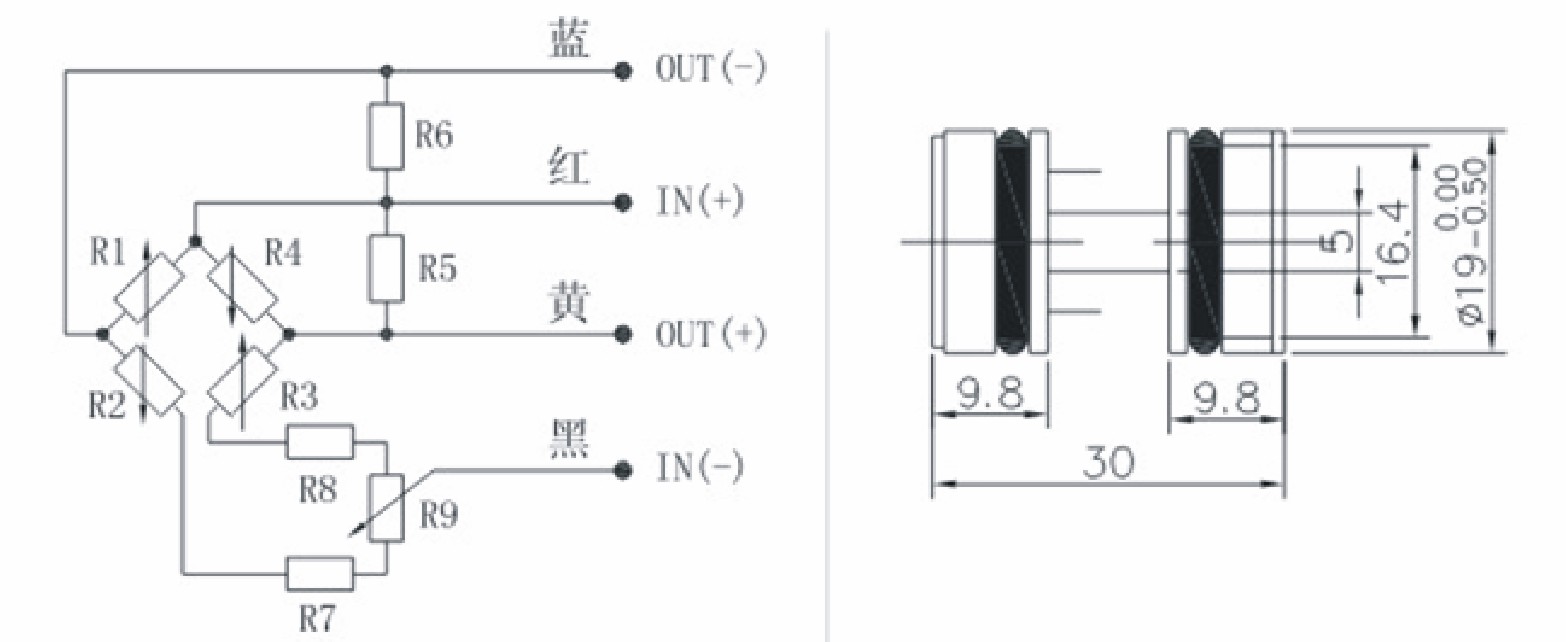

               电路原理图                              外型结构图
