LXMT60智能控制变送仪
- 名称:LXMT60智能控制变送仪
- 馈电:24VDC
- :
- 外形:多样可选
- 输出:4~20mA/0~5V
- :
- :
- 报警:上下限报警输出
智能控制（变送）仪
智能控制（变送）仪集成了显示、控制、变送等多种功能，可广泛应用于各种自动化控制领域。其主要特点如下：
◆多种热电阻，热电偶或标准输入信号（详见表1）可随时设定。
◆对非线性输入信号，量程显示可修正。对线性输入信号，量程显示可任意设定、修正。
◆隔离模拟量变送输出（12位分辨率）。变送范围任意设定，修正。
◆两路继电器输出，任意组态成上、下限，上、上上限，下、下下限等报警方式。
一、主要技术指标
1、 工作电源：AC40~260V（DC40~360V）；
2、 功耗：小于5W；
3、 环境温度：0~50℃
4、 相对湿度：85%RH无腐蚀气体场合；
5、 输入信号、显示范围及有关参数：详见（表1）
6、 模拟量电流输出及有关参数：详见（表3）
7、 继电器输出触点容量：详见（表2）
8、 提供DC24V/30mA电源，可对变送器供电；
9、 热电偶型传感器，具有自动温度冷端补偿功能；
10、传感器断线报警功能。

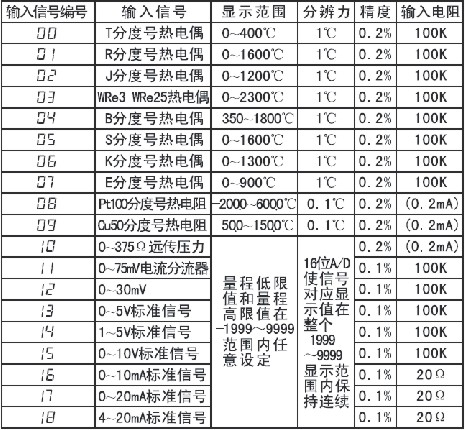

（表1）
（表2）

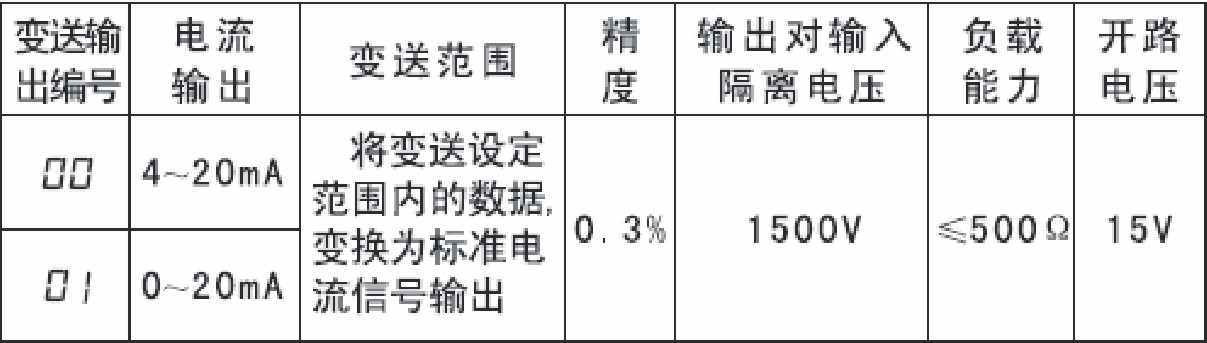

（表3）
二、本产品出厂时只提供两种电流变送输出信号。用户如需要电压变送输出信号，可从厂家定制或自行并接千分之一精度250Ω或500Ω电阻，获取1~5V或0~5V，0~10V电压。
三、LXMT60X系列仪表型号命名
1、 型号命名：
LXMT60 □ □
① ②
① 可选2、3、4、5、6、7、8表示不同的仪表外形；
② 缺省：无变送输出；B有变送输出；
2、LXMT60X系列仪表型号及外形列表
|
型号 |
数码管尺寸 |
外形尺寸(mm) |
开孔尺寸(mm) |
|
LXMT602 |
0.36” |
48×48×108(方) |
44+1×44+1 |
|
LXMT603 |
0.36” |
48×96×112(方) |
44+1×92+1 |
|
LXMT604 |
0.56” |
96×48×112(横) |
92+1×44+1 |
|
LXMT605 |
0.56” |
72×72×112(方) |
67+1×67+1 |
|
LXMT606 |
0.56” |
96×96×108(方) |
92+1×92+1 |
|
LXMT607 |
0.80” |
80×160×80(方) |
76+1×152+1 |
|
LXMT608 |
0.80” |
160×80×80(方) |
152+1×76+1 |
※具体操作流程见出厂说明书
