活动法兰型变送器
活动法兰型变送器

  • 名称:活动法兰型变送器
  • 供电:14-34VDC(24VDC)
  • 直径:按要求
  • 量程:-200~1600℃
  • 输出:4~20mA 0~5V
  • :
  • 传感器类型:热电阻(偶)
  • 法兰尺寸:按要求

活动法兰型变送器

  概述:



SBWRZ)热电偶(阻)一体化温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它由热电偶或热电阻与温度变送器模块组成,采用二线制方式,带有非线性校正电路,可直接测量工业过程中-200~+1600范围内的液体、气体介质和各种特殊介质的温度,将温度信号转变成与温度信号成线性的420mA电流输出信号,可传输于显示、调节记录仪表或计算机进行集散控制。



  特点:
 具有高精度的冷端补偿电路,全温度范围内补偿精度±0.5
 独创的非线性校正电路,输出信号与被测量温度成线性关系;
 内带漂移自校正系统,在整个工作温度范围内保证精度。

  技术参数:
 基本误差:A±0.2%   B±0.5%
 环境温度变化影响:
  对于0.2:0.02%F.S/

  对于0.5:0.05%F.S/
 输出:4-20mA  0~5V
 供电电压:14-34VDC,额定电压24VDC

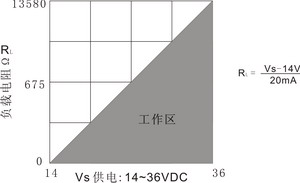

 负载能力:见下图的RlVs关系
  供电电压为24VDC时,负载为500Ω

 热电偶冷端补偿误差:工作温度范围内,小于1
 工作环境温度范围:-25+85
 储存温度:-25+125
 相对湿度:595%,无冷凝
 现场显示式表头精度:模拟式指针表头为:±1.0%
            数字式显示表头为:±0.5%
 功耗:<0.5W

  装配式

固定螺纹



d

M

H

S

D

公称压力



Φ12
Φ16

M27*2

32

32

Φ40

10



活动螺纹



d

D2

D1

d0

公称压力

Φ12
Φ16
Φ20

Φ70

Φ54

Φ6

常压

固定法兰



dD2

D2

D1

D0

d0

H

h

公称压力

Φ12
Φ16
Φ20

Φ95

Φ65

Φ45

Φ14

19

3

6.4

固定螺纹锥形保护管



d

M

h

s

D0

公称压力

锥形

M33*2

32

36

Φ48

30


  铠装式

形式



基本参数

Φ8

Φ6

Φ5

Φ4

Φ3

Φ2

卡套螺纹

M

M16*15

M12*15

S

22

19

H

15

固定卡套公称压力

26Mpa

可动卡套公称压力

常压

卡套法兰



D

Φ60

Φ50

D0

Φ42

Φ36

D1

Φ24

Φ20

d0

Φ9

Φ7

s

Φ22

Φ19

固定卡套公称压力

25Mpa

可动卡套公称压力

常压

  保护管材料的使用温度和热响应时间
装配式

保护管直径

保护管材料

使用温度℃

响应时间

长期

短期

Φ16

钢玉管

1600

1800

150

高铝管

1300

1600

1Cr18Ni8Ti

-200~+800

900

90

Cr25Ti

1000

1100

碳钢20#

-200~+600

800

Φ20

钢玉管

1600

1800

240



高铝管

1300

1600

1Cr18Ni8Ti

-200~+800

900

90



Cr25Ti

1000

1100

碳钢20#

-200~+600

800

Φ25

钢玉管

1600

1800

360

高铝管

1300

1600

1Cr18Ni8Ti

-200~+800

900

90

Cr25Ti

1000

1100

碳钢20#

-200~+600

800

铠装式

套管直径

Φ2

Φ3

Φ4

Φ5

Φ6

Φ8

热电偶响应时间(S)

0.5

1.2

2.5

4

6

8

热电阻响应时间(S)

-

3

5

8

12

15
