HSM一体化温度变送器
HSM一体化温度变送器

  • 名称:HSM一体化温度变送器
  • 供电:14-34VDC(24VDC)
  • 直径:按要求
  • 量程:-200~450℃
  • 输出:4~20mA 0~5V
  • 出线:霍斯曼出线
  • 传感器类型:热电阻pt100
  • 螺纹:按要求

HSM一体化温度变送器

一、概述:

   为满足不同客户的需要, 公司在2004年成功开发出HSM系列温度变送器, 该产品以其外观小巧,安装方便,采用赫斯曼接头接线, 方便快捷,一直以来深受广大客户的青睐。

   HSM系列同样采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.同时HSM还可以选配现场显示功能,该功能与隔爆数显一体化温度变送器的工作原理完全一样, HSM系列现场显示温度变送器不具备隔爆功能, 故在不需要隔爆的场合以其功能全, 价位低, 免维护, 拆装方便等诸多优点而畅销全国各地,





二、技术参数:
1、输入信号:热电阻:Pt100、PT1000
2、输出信号:在量程范围内输出4-20mA直流信号,与热电阻的输入信号成线性或与温度成线性。
3、基本误差:0.5%FS、0.25%FS、
4、接线方式:二线制、三线制、
5、显示方式:四位LCD显示现场温度,(选配)
6、工作电压:12VDC-35VDC,额定工作电压为24VDC
7、允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12),例如在额定工作电压24V时,负载电阻可在0-600Ω范围内选择使用。
8、工作环境:
环境温度-25-+80℃(常规型)
              -25-+70℃(数显型)
                相对湿度:5%-95%
               机械振动f≤50Hz, 振幅≤0.15mm
                无腐蚀气体或类似的环境;
9、环境影响系数:δ≤0.05%/℃。

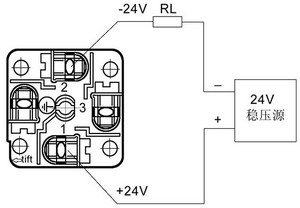

三、接线方法:
若出厂已接引线出来,则:红线—电源+;黑线—输出
若出厂未接引线,则霍斯曼接头可拆开,见接线端子,定义如下:端子1—电源+;端子2—输出
