LXMT60X系列仪表
- 名称:LXMT60X系列仪表
- 尺寸:多种可选
- 变送:4~20mA或0~5V可选
- 型号:LXMT60X
- 馈电:24VDC
- :
- 供电:220VAC或24VDC
- 控制:上下限继电器（可选）
LXMT60X系列智能控制（变送）仪
LXMT60X系列智能仪表，集成了显示、控制、变送等多种功能，可广泛应用于各种自动控制领域。
主要技术指标
1.工作电源：AC/DC85～260V
2.功耗：小于5W；
3.使用环境：温度0～50℃；湿度：小于85%RH
4.输入信号、显示范围及有关参数：详见【表1】
5.模拟量电流输出及有关参数：详见【表3】
6.继电器输出触点容量：详见【表2】
7.提供DC24V/30mA电源,可对变送器供电；(注:600,601无此项。)
8.热电偶型传感器，具有自动温度冷端补偿功能；
9.传感器断线报警功能。
其主要特点如下：
◆多种热电阻、电偶或标准输入信号(详见【表1】)，可随时设定。对非线性输入信号，量程显示可修正。对线性输入信号，量程显示可任意设定、修正。
◆隔离模拟量变送输出(12位分辨力)。变送范围任意设定、修正。
◆两路继电器输出，任意组态成上、下限， 上、上上限，下、下下限等报警方式。
表一：
|
输入信
号编号 |
输入信号 |
显示范围 |
分辨率 |
精度 |
输入电阻 |
|
00 |
T分度号热电偶 |
-200~400℃ |
1℃ |
0.2% |
100K |
|
01 |
R分度号热电偶 |
-50~1600℃ |
1℃ |
0.2% |
100K |
|
02 |
J分度号热电偶 |
-200~1200℃ |
1℃ |
0.2% |
100K |
|
03 |
Wre3-Wre25热电偶 |
0~2300℃ |
1℃ |
0.2% |
100K |
|
04 |
B分度号热电偶 |
350~1800℃ |
1℃ |
0.2% |
100K |
|
05 |
S分度号热电偶 |
-50~1600℃ |
1℃ |
0.2% |
100K |
|
06 |
K分度号热电偶 |
-200~1300℃ |
1℃ |
0.2% |
100K |
|
07 |
E分度号热电偶 |
-200~900℃ |
1℃ |
0.2% |
100K |
|
08 |
Pt100分度号热电阻 |
-1999~6000℃ |
0.1℃ |
0.2% |
（0.2mA） |
|
09 |
Cu50分度号热电阻 |
-500~1500℃ |
0.1℃ |
0.2% |
（0.2mA） |
|
10 |
0~375Ω远传压力 |
量程低限值
和量程高限
值在-1999~
9999范围内
任意设定 |
16位A/D
使信号对
应显示值
在整个-1999
~9999显示
范围内保持
连续 |
0.2% |
100K |
|
11 |
0~75mV电流分流器 |
0.1% |
100K | ||
|
12 |
0~30mV |
0.1% |
100K | ||
|
13 |
0~5V标准信号 |
0.1% |
100K | ||
|
14 |
1~5V标准信号 |
0.1% |
100K | ||
|
15 |
0~10V标准信号 |
0.1% |
100K | ||
|
16 |
0~10mA标准信号 |
0.1% |
20Ω | ||
|
17 |
0~20mA标准信号 |
0.1% |
20Ω | ||
|
18 |
4~20mA标准信号 |
0.1% |
20Ω |
表二：
|
触点电压→
触点电流↓ |
250V~120V |
120V~48V |
小于48V |
触点寿命 | |||
|
AC |
DC |
AC |
DC |
AC |
DC |
＞10万次 | |
|
阻性负载最大允许电流 |
3A |
2A |
4A |
3A |
5A |
4A | |
|
感性负载最大允许电流 |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A | |
表三：
|
变送输出
信号 |
电流
输出 |
变送范围 |
精度 |
输出对输入
隔离电压 |
负载
能力 |
开路
电压 |
|
00 |
4~20mA |
将变送设定
范围内的数
据，变送成
标准电流信
号输出 |
0.3% |
1500V |
≤500Ω |
15V |
|
01 |
0~20mA |
本产品出厂时只提供两种电流变送输出信号。用户如需要电压变送输出信号，可从厂家定制或自行并接千分之一精度的250Ω或500Ω电阻，获取1~5V或0~5V，0~10V电压。

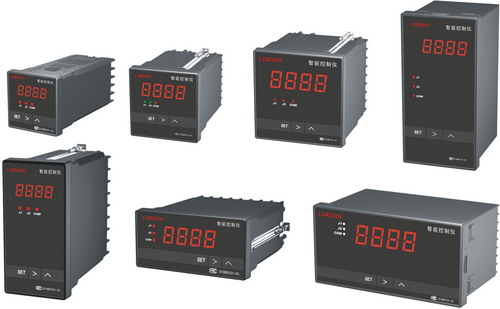

仪表型号及外形尺寸列表如下:
|
型号 |
数码管尺寸 |
外型尺寸（mm） |
开孔尺寸（mm） |
|
LXMT600 |
0.28” |
横向：48*24*75 |
44*21 |
|
LXMT601 |
0.39” |
横向：72*36*75 |
68*33 |
|
LXMT602 |
0.36” |
方形：48*48*108 |
44*44 |
|
LXMT603 |
0.36” |
竖向：48*96*112 |
44*92 |
|
LXMT604 |
0.56” |
横向：96*48*112 |
92*44 |
|
LXMT605 |
0.56” |
方型：72*72*112 |
67*67 |
|
LXMT606 |
0.80” |
方型：96*96*112 |
92*92 |
|
LXMT607 |
0.56” |
竖向：80*160*80 |
76*152 |
|
LXMT608 |
0.80” |
横向：160*80*80 |
152*76 |
订货须知：变送输出功能为可选功能，订货时请注明。
