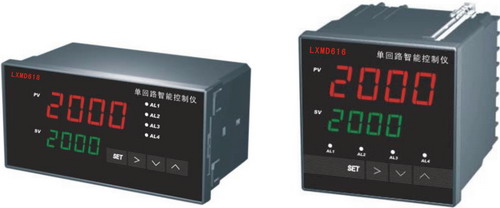

LXMD61X单回路智能数显仪
LXMD61X单回路智能数显仪

  • 名称:LXMD61X单回路智能数显仪
  • 馈电:24VDC供变送器
  • SV显示:报警值
  • 输入:19种信号兼容输入
  • 变送输出:4~20mA
  • 供电:AV85V~260/DC85V~360V
  • 控制:4个继电器报警
  • PV显示:测量值
LXMD61X单回路智能数显控制仪

◆     19种信号(T分度号热电偶、R分度号热电偶、J分度号热电偶、Wre3-Wre25热电偶、
B分度号热电偶、S分度号热电偶、K分度号热电偶、E分度号热电偶、Cu50分度号热电阻、Pt100分度号热电阻、0~375Ω远传压力、0~75mV电流分流器、0~30mV、0~5V标准信号、1~5V标准信号、0~10V标准信号、0~10mA标准信号、0~20mA标准信号、4~20mA标准信号)兼容输入
◆     仪表可配置4个继电器,同时实现上限、上上限、下限、下下限报警
◆     隔离24VDC馈电输出
◆     隔离变送输出
◆     PV窗口显示测量值,SV窗口显示4个报警值中的任意一个(在测量状态下,按↑可切换显示)

主要技术指标:
◆     供电:AV85V~260/DC85V~360V
◆     继电器触点容量:AC220V/3A(阻性负载)
◆     显示范围:-1999~9999
◆     环境温度/湿度:0~50℃/85%RH
◆     隔离24VDC馈电输出:30mA
◆     测量精度:0.2%FS
◆     变送负载能力:20mA时≤500Ω
◆     超限、输入断电显示:“EEEE”

外形尺寸:
型号
数码管尺寸
外形尺寸
(mm)
开孔尺寸
(mm)
上排
下排
LXMD614
0.56”(红)
0.36”(绿)
96*48*82
92*44
LXMD616
0.80”(红)
0.56”(绿)
96*96*112
92*92
LXMD618
0.80”(红)
0.56”(绿)
160*80*95
152*76
