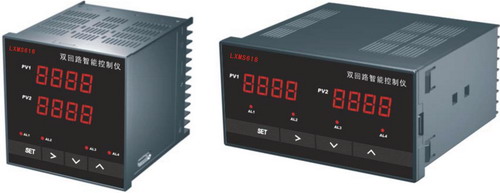

LXMS61X双回路智能数显控制仪
LXMS61X双回路智能数显控制仪

  • 名称:LXMS61X双回路智能数显控制仪
  • 馈电:两路24VDC供变送器
  • 精度:0.2%FS
  • 输入:19种信号兼容输入
  • 变送输出:实现一回路变送
  • 尺寸:96*96*112/160*80*145
  • 控制:4个继电器报警
  • 供电:AV85V~260/DC85V~360V

LXMS61X双回路智能数显控制仪

◆     第一回路、第二回路均可19种信号兼容输入
(T分度号热电偶、R分度号热电偶、J分度号热电偶、Wre3-Wre25热电偶、
B分度号热电偶、S分度号热电偶、K分度号热电偶、E分度号热电偶、Cu50分度号热电阻、Pt100分度号热电阻、0~375Ω远传压力、0~75mV电流分流器、0~30mV、0~5V标准信号、1~5V标准信号、0~10V标准信号、0~10mA标准信号、0~20mA标准信号、4~20mA标准信号)
◆     通过设定可将仪表配置的4个继电器自由分配到两个回路中
◆     PV1窗口显示第一回路测量值,PV2窗口显示第二回路测量值或4个报警值中的任意一个(在测量状态下,按↑可切换显示)
◆     两路隔离24VDC馈电输出,供两路各自的变送器使用
◆     可选任一回路信号实现隔离变送(0~10mA、0~20mA、4~20mA)

主要技术指标:
◆     供电:AV85V~260/DC85V~360V
◆     继电器触点容量:AC220V/3A(阻性负载)
◆     显示范围:-1999~9999
◆     环境温度/湿度:0~50℃/85%RH
◆     两路隔离24VDC馈电输出:30mA
◆     测量精度:0.2%FS
◆     变送负载能力:20mA时≤500Ω
◆     超限、输入断电显示:“EEEE”
◆     显示数码管:0.56英寸(红)

外形尺寸:

型号
数码管尺寸
外形尺寸
(mm)
开孔尺寸
(mm)
上排
下排
LXMS616
0.56”(红)
0.56”(红)
96*96*112
92*92
LXMS618
0.56”(红)
0.56”(红)
160*80*145
152*76
