LXMC61X智能（温）差控制变送仪
- 名称:LXMC61X智能（温）差控制变送仪
- 控制:继电器报警
- 供电:AV85V~260/DC85V~360V
- 输入:两回路信号
- 馈电:两路24VDC供变送器
- 尺寸:72*72/96*96/160*80
- 功能:显示值相加、相减
- 变送输出:满足一个回路
LXMC61X智能（温）差控制变送仪
◆ 两个回路均可19种信号兼容输入
（T分度号热电偶、R分度号热电偶、J分度号热电偶、Wre3-Wre25热电偶、
B分度号热电偶、S分度号热电偶、K分度号热电偶、E分度号热电偶、Cu50分度号热电阻、Pt100分度号热电阻、0~375Ω远传压力、0~75mV电流分流器、0~30mV、0~5V标准信号、1~5V标准信号、0~10V标准信号、0~10mA标准信号、0~20mA标准信号、4~20mA标准信号）
◆ 可使显示值相加、相减，实现温度、流量等参数的积算、差值的显示、控制、变送
◆ 通过设定可将4个继电器自由分配在两个回路中
◆ PV1窗口显示运算结果或测量值；PV2窗口显示第一回路、第二回路测量值或4个报警值中的任意一个（在测量状态下，按↑可切换显示）
◆ 两路隔离24VDC馈电输出，供各自的变送器使用
◆ 可选择运算结果或任一回路实现隔离变送输出（0~10mA、0~20mA、4~20mA）
主要技术指标：
◆ 供电：AV85V~260/DC85V~360V
◆ 继电器触点容量：AC220V/3A（阻性负载）
◆ 显示范围：-1999~9999
◆ 环境温度/湿度：0~50℃/85%RH
◆ 两路24VDC馈电输出
◆ 测量精度：0.2%FS
◆ 变送负载能力：20mA时≤500Ω
◆ 超限、输入断电显示：“EEEE”
◆ 显示数码管：0.56英寸

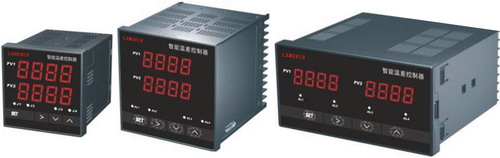

外形尺寸：
|
型号 |
数码管尺寸 |
外形尺寸（mm） |
开孔尺寸（mm） |
|
LXMC615 |
0.56”（红） |
72*72*98 |
68*68 |
|
LXMC616 |
0.56”（红） |
96*96*112 |
92*92 |
|
LXMC618 |
0.56”（红） |
160*80*145 |
152*76 |
