ND-35氧化锆氧含量分析仪
- 名称:ND-35氧化锆氧含量分析仪
- 供电:220VAC
- :
- 量程:0~25%O2
- 输出:4~20mA
- :
- 烟气温度:800℃、1200℃
- 响应时间:3s
ND-35氧化锆氧含量分析仪
| 概述： | |
|
ND-35系列氧化锆氧量分析仪可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程所产
生的烟气含量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能目的，
减少环境污染。
ND-35系列氧化锆氧量分析仪有氧化锆头（一次仪表）和氧量变送气（二次仪表）
两部分组成。氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。不必外加气，参
比气能自行对流。并设有标准气接口，可在现场运行时用标准气体进行标定校验。探头
锆管能方便地拆卸更换。
ND-35型氧量变送器结构简单，安装尺寸规范，线路设计合理，工艺质量先进，仪
表性能稳定可靠，调试方便。 |
 |

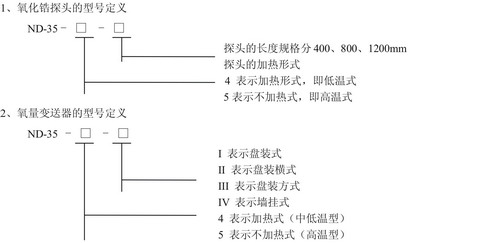

选型：
三、规格尺寸
1、氧量变送器尺寸
盘装竖式 （I） 160*80*250 152*76
盘装横式 （II） 80*160*250或160 76*152
盘装方式 （III） 160*160*250或160 153*153
墙挂式 （IV） 325*250*110 310*128
2、氧化锆探头的外形尺寸：单位 mm
四、技术指标
1、基本误差：<+3%F. S; 仪表精度1级
2、量程: 0~25%O2
3、本底修正: -20ｍＶ~+20ｍＶ
4、被测烟气温度: ND35-4型低于800℃(低温型); ND35-5型800℃~1200℃(高温型)
5、输出信号:0~10ｍＡＤＣ 4-20ｍＡＤＣ 任意设置
6、负载能力: 0~1.2KΩ (0~10mA时)或0~600Ω (4~20mA时)
7、环境能力: 0~50℃,相对湿度 <90%
8、电源: 220V+10%,50Hz.
9、功耗: 变送器约8W,加热炉平均为50W.
10、响应时间:90%约3秒.
11、氧化锆探头加热炉升温时间:约20分钟.
五、仪表接线
(1) 氧化锆探头的端子接线图
(2)变送器接线
变送器热电势(2、3)接到传感器热电偶
变送器1、4脚接Cu50热电阻作冷电补偿
变送器氧电势(5、6)接传感器氧电势
变送器加热炉(10、11)接到传感器加热炉（高温型氧探头加热炉不要接）
操作说明:按← 键并保持2秒钟,等显示出参数代号后再放开,再按 ←键,
仪表将显示该参数,通过、▼、▲、〈、等键可修改参数值(按 键某一位小
数点闪亮,即可用▼、▲ 键修改此位).
六、参数功能
Loc: 若要设置以下参数,先把Loc设置为808,设置结束后,可把Loc设置为其他值,防止误操作改变设置值
dA: 等于零电流输出为0~10mA,不等于零电流输出为4~20mA
dIL: 0- +20.00,线性输入零点显示值
dIH: 0- +20.00,线性输入满度显示值,对应 dIL~dIH.7.8脚输出电流4~20mA
注: 1键为设置键. 2为光标移位键; 3键为数字减键; 4键在设置状态下为数字加键,在工作状态下为温度与氧量的切换键. 5*字为工作键.
特别注意:
1、本仪表的4~20mA输出为模拟信号输出,在与计算机连接时,必须先检查一下计算机输入的方式是模拟信号输入还是二线制输入,如为模拟信号输入,即可以将仪表的输出与计算机的输入直接相接;如计算机为二线制输入,则仪表的输出与计算机的输入之间必须加装隔离器隔离,仪表才能正常使用,(计算机都有二线制输入,即既为信号线又为电源线.)如果误将模拟信号输入错当二线制输入接入,仪表的输出必将损坏,这一点务必注意.
2、锅炉停止运行的同时,务必请将氧量分析仪的电源也同时断开,以确保氧化锆探头正常的工作寿命.
3、硫化床炉在用水清洗烟道粉尘时,请不要将水洒到氧化锆探头上,氧化锆锆管遇水将要爆裂.
七、氧化锆探头氧量分析仪安装注意事项
1、氧探头在安装时必须慢慢的插到烟道里，避免锆管突遇高温而爆裂；氧探头接线盒上有两个进气口，必须朝下面，一个进气口为参比气入口，为常开口，不能堵住；另一个进气口为标气入口，为常闭口，试验完毕必须堵住，才能确保测量精度。
2、氧探头在安装是法兰与法兰之间必须用石棉垫垫好，不能有漏气，
以免影响测量精度；氧探头的底部装有白色过滤器，时间久了积满粉尘影响气体穿透力，必须及时更换。
3、氧探头在使用８-１０个月后，最好要重新进行一下标定，确定本底值，没有标气按上面的方法确定，最好用标气校，标气及氧化锆校验装置我厂有供。
4、氧量分析仪的主要元件为集成电路，集成电路的工作温度不能超过５５℃，所以氧量分析仪的按装位置应选在通风背阴，雨水淋不到，环境温度不能超过５０℃的地方。
八、安装点的选择
１、氧探头应安装在烟气流动好，切忌安装在炉内侧、死角、涡流及缩口处，内侧和死角点使响应迟缓，涡流处氧量波动大，缩口处易灰堵和冲刷大；安装点处应有操作平台，便于安装探头和校准，安装操作方便。
２、电厂锅炉和工业锅炉应将探头装在过热器与省煤气之间，安装点烟温在４００℃左右。
３、加热炉体应将氧探头装在空气预热器前。
