ND-29超声波液位仪
ND-29超声波液位仪

  • 名称:ND-29超声波液位仪
  • 精度:0.25%
  • 接口:M60*2.5自带法兰
  • 量程:0~3m~10m~15m
  • 供电:24VDC
  • 温度:-20~85℃
  • 介质:液位、料位
  • 输出:4mA~20mA/RS485

ND-29超声波液位仪

 一、参数:

         测量范围:      0~15m(根据实测量程选定)
         盲    区:      0.25m~0.6m
         测距精度:      0.25%(标准条件)
         测距分辨率:    1mm
         压    力:      4个大气压以下
         仪表显示:      自带LCD显示液位或空间距离
         模拟输出:      4~20mA
         数字输出:      RS485、Modbus协议或定制协议
         供电电压:      DC24V/AC220V,防雷装置内置
         环境温度:      -20℃ ~ +80℃
         防护等级:      IP65

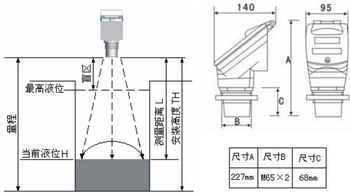

二、仪表安装原则:
1)探头发射面到最低液位的距离,应小于选购仪表的量程。
2)探头发射面到最高液位的距离,应大于选购仪表的盲区。
3)探头的发射面应该与液体表面保持平行。
4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5)若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.3m以上。
6)若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径
   大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内
   径。或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高。
