DI-II双远传法兰差压变送器
DI-II双远传法兰差压变送器

  • 名称:DI-II双远传法兰差压变送器
  • 精度:0.25%
  • 毛细管长度:1.5米~13米
  • 量程:0~6KPa~1MP
  • 供电:24VDC
  • 温度:-40~200℃
  • 接口:法兰连接
  • 输出:4~20mA/RS485/HART
DI-II双远传法兰差压变送器

◇  概述

此产品是以法兰形式和被测部位连接的变送器,它运用于以下情况:
1、需要将高温介质与变送器隔离;
2、被测介质对变送器敏感元件有腐蚀性;
3、被测介质是悬浮液体或有高度粘稠性;
4、被测介质由于环境温度变化或流程温度变化而易固化或结晶;
5、更换测量介质需要严格净化测量头;
6、测量头必须保持卫生。
此产品主要用来连续测量液体、气体、蒸汽的差压压力以及液体的液位、分界面及密度等参数,并将被测信号转换为4~20mA输出。


◇  主要技术指标:
    测量范围:0~6KPa~1MP
    介质:气体液体蒸汽
    精度:±0.075~±0.1%(对量程比1:1)
    供电:16~48VDC(标准为24VDC)
    输出:4~20mA/RS485数字通讯
                4~20mA/HART协议数字通讯
    接口:法兰连接
    一体化波纹座设计,减少温度影响,提高抗过压性
    介质温度:
       充灌硅油:-40~150℃
       充灌氟油:-18~200℃
    远传毛细管长度:1.5米~13米
    数字表头显示温度、压力、电流及0~100%模拟显示;
    按键可完成零点迁移、量程及阻尼设定。

◇  主要特点:
    数字表头显示压力、温度、电流三种物理量及0~100%模拟显示
    按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等参数,方便现场调试
    S-PORT串行通信口通过专用转接模块直接与计算机通信,上位机界面可以完成比按键操作更多的功能。接专用RS485模块可以实现数字信号远传,或构建RS485工业局域网。
    此产品可选HART模块,进行HART通信,用我公司提供的专用通信设备和软件可进行标定和温度补偿操作。
    此产品配有支架、安装件。

◇  型号:

例如:NI-1,0~200KPa,粘稠介质,表压,4~20mA,法兰DN50

◇       外型尺寸及安装方式:
长/宽/高/质量(无附件,eg法兰)=98mm/78mm /169mm/ 2.4KG

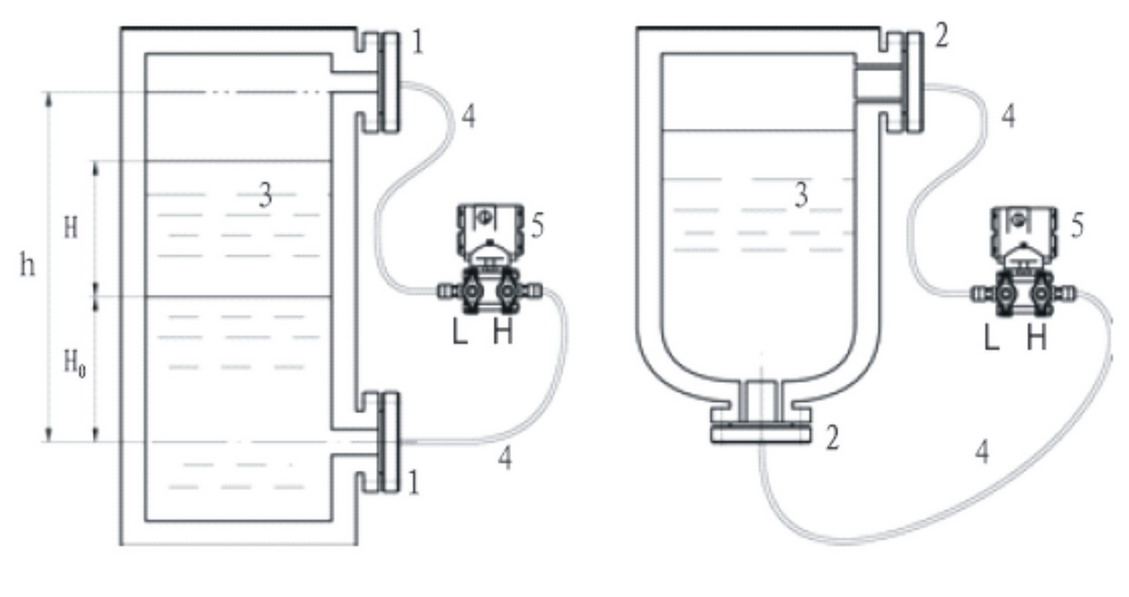

上为一例举安装方式,由于两个法兰安装时有高度差,故调整时应加迁移,具体迁移计算方法会在随货说明书中讲述。
H—液位变化范围  H0—不变液位高度  1—扁平法兰远传  2—插入远传法兰
3—保温层  4—毛细管  5—变送器
