ND-4法兰压力变送器
- 名称:ND-4法兰压力变送器
- 精度:0.1级 0.2级 0.3级
- 接口:法兰DN20…50
- 量程:-100KPa~0~10Kpa~60Mpa
- 供电:24VDC
- 温度:-20~85℃
- 介质:气体、液体
- 输出:4mA~20mA/0~5v
◇ 概述:
| ND-4法兰压力变送器为模拟型压力变送器，敏感元件采用高性能原装进口扩散硅充油芯体，带隔离膜片。温度范围宽，过载能力耐腐能力强，适用面广。为保证此系列压力变送器能适应各种恶劣的环境，除注重对传感器的选择外，部分有源器件均为军品级。
对传感器和电子元件的严格老化晒选，是保证变送器高可靠性、高稳定性的关键。安装及辅助处理工艺进一步保证产品整机的抗震动及三防要求。
|
 |
◇ 主要技术指标:
■ 型号：ND-4法兰压力变送器
■ 压力形式：表压/绝压/负压
■ 量程：0~10Kpa~60Mpa
■ 介质：气体、液体及弱腐蚀性介质
■ 精度：0.1级 0.2级 0.3级
■ 供电：12~36VDC（24VDC）
■ 输出：4mA~20mA/0mA~10mA
1V~5V/0V~5V
■ 负载电阻：R=（U-12.5）/0.02-RD
其中：U为电源电压，RD为电缆内阻
■ 过载能力：300%FS
■ 响应时间：《1ms
■ 接口：法兰连接DN20…….50
■ 温度：-20~85℃
■ 防爆等级：本安型ExiaIICT6
■ 隔爆型：ExdIICT5
◇ 电气连接图:

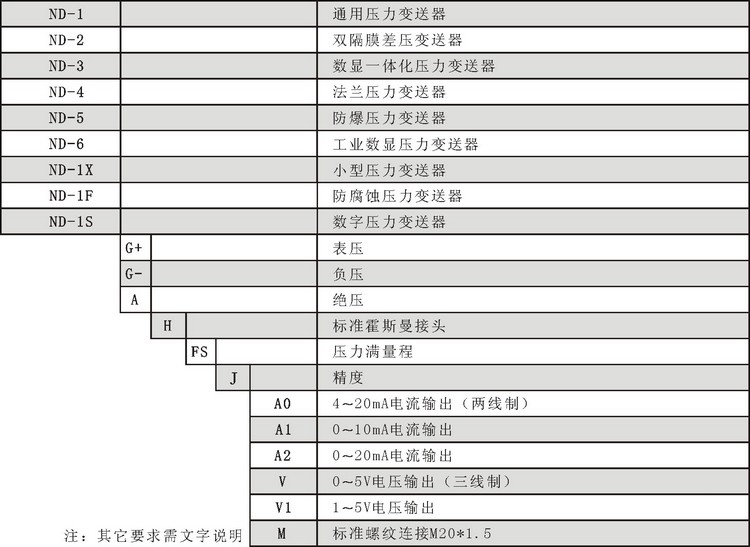

◇ 选型：
