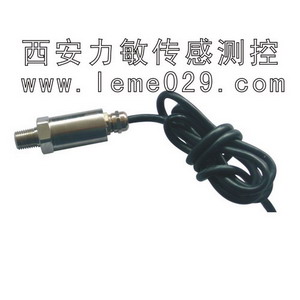

ND-1X小型压力变送器
ND-1X小型压力变送器

  • 名称:ND-1X小型压力变送器
  • 精度:0.1% 0.2℅ 0.3%
  • 接口:G1/4,G1/8等
  • 量程:0-1MPa-100MPa
  • 供电:24VDC
  • 温度:-40-125℃
  • 介质:与17-4PH膜片兼容
  • 输出:4~20mA 0~5V
ND-1X小型压力变送器
◇  概述:
      该产品,采用可靠性设计技术,如采用不锈钢外壳、FPC连接、卡式精密安装技术和采用国际上先进的汽车级ASIC信号调理芯片,它的每个端子都有可靠的保护电路,极低的温飘和低输入失调电压高共模抑制比,确保传感器在恶劣的工作条件下能可靠工作,工作寿命大于10万次以上,是目前机械式压力传感器所无可比拟的。

◇  主要技术指标:
          型号:ND-1X小型压力变送器
          测量范围:-100KPa~0~10KPa~60MPa
                           0-1MPa-100MPa
■          测量介质:气体、液体及弱腐蚀性介质
■          过载压力:3倍满量程
■          供电:24VDC
■          输出:4~20mA 0~5V
■          介质温度:-20-85℃
                           -40-125℃
■          零点温度漂移:≤±0.02%FS℃
■          量程温度漂移:≤±0.02%FS℃
■          精度:0.1%  0.2℅ 0.3%(包括非线性、迟滞和重复性)
■          响应时间:1 mS(上升到90%FS)
■          耐久性:10万次交变压力循环
■          外壳防护等级:IP65
■          压力接口:M20*1.5,G1/4,G1/8,1/4NPT, 1/8NPT或7/16UNF


◇  特点:
    采用美国先进技术
    全不锈钢封装
    小体积,高性价比,高稳定性,高灵敏度
    量程任意选择,用户调试方便
    防雷击,防射频干扰

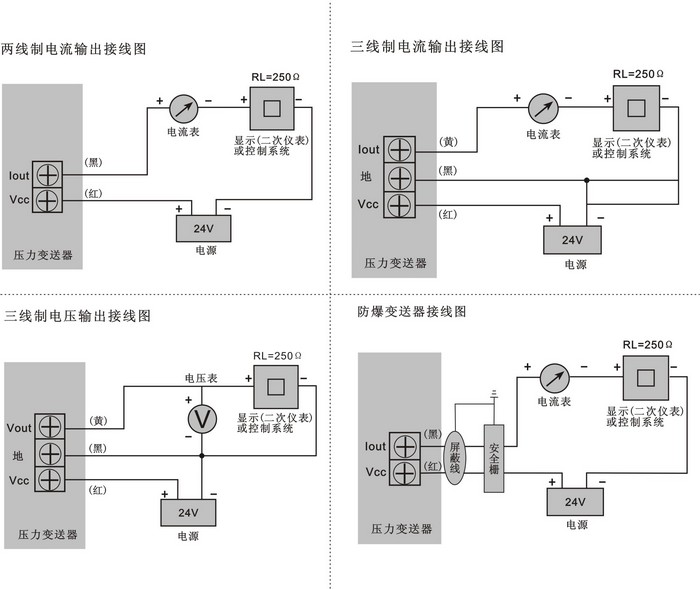

 ◇  电气连接图:

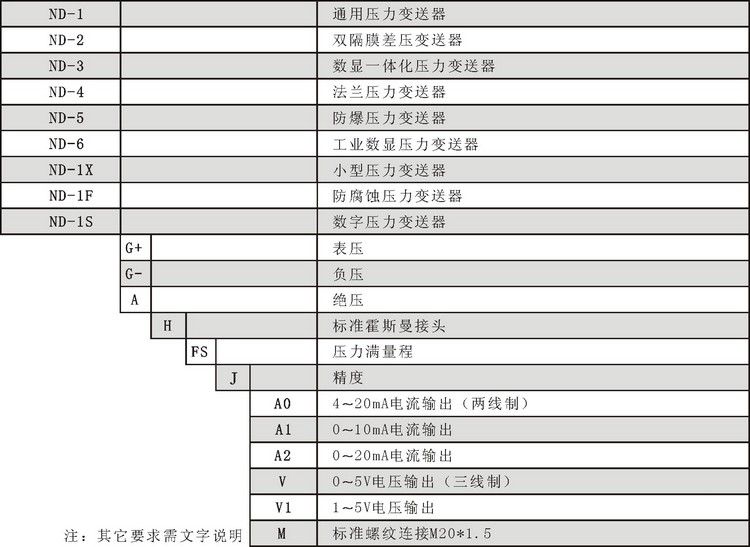

◇  选型:




◇  外形尺寸图:
