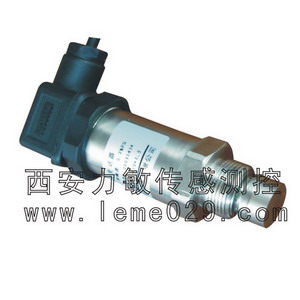

ND-9平膜压力变送器
ND-9平膜压力变送器

  • 名称:ND-9平膜压力变送器
  • 精度:0.1% 0.2% 0.3%
  • 接口:M20*1.5或自定
  • 量程:0~10Kpa~60Mpa
  • 供电:24VDC
  • 温度:-20~85℃
  • 介质:粘稠介质
  • 输出:4mA~20mA/0~5v
ND-9平膜压力变送器
◇  概述
      ND-9平膜压力变送器,为模拟型压力变送器,敏感元件采用高性能原装进口扩散硅充油芯体,采用齐平膜结构,使得和介质接触面积增大。温度范围宽,过载能力耐腐能力强,适用面广。为保证此系列压力变送器能适应各种恶劣的环境,除注重对传感器的选择外,部分有源器件均为军品级。
    对传感器和电子元件的严格老化晒选,是保证变送器高可靠性、高稳定性的关键。安装及辅助处理工艺进一步保证产品整机的抗震动及三防要求。

◇  主要技术指标:
    型号:ND-9平膜变送器
    压力形式:表压/绝压/负压
    量程:0~10Kpa~60Mpa
    介质:粘稠介质或含颗粒状物质
    精度:0.1级 0.2级  0.3级
    供电:12~36VDC(24VDC)
    输出:4mA~20mA/0mA~10mA  1V~5V/0V~5V
■    负载电阻:R=(U-12.5)/0.02-RD  其中:U为电源电压,RD为电缆内阻
    过载能力:300%FS
    响应时间:《1ms
    接口:M20*1.5
    温度:-20~85℃
    防爆等级:本安型ExiaIICT6

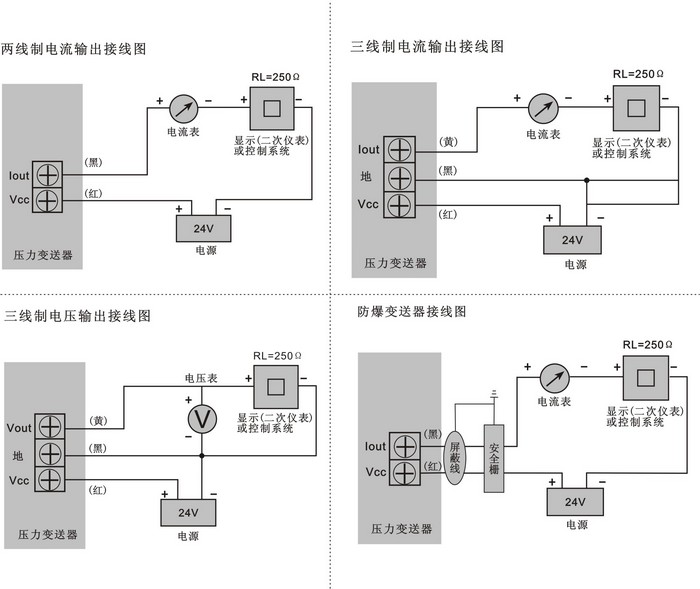

 ◇  电气连接图:



 ◇  型号:



       例如:ND-9,0~200KPa,泥浆,表压,4~20mA,M24*1.5

◇  外型尺寸及安装方式:
