ND-10卫生型压力变送器
- 名称:ND-10卫生型压力变送器
- 精度:0.1% 0.2% 0.3%
- 接口:卫生卡式
- 量程:0~0.5Kpa~7Mpa
- 供电:24VDC
- 温度:-20~85℃
- 介质:针对防污染介质
- 输出:4mA~20mA/0~5v
ND-10卫生平膜卡式压力变送器
◇ 概述:
| ND-10卫生平膜卡式压力变送器，采用陶瓷电容压力传感器原理，结构上为卡式连接，使得和介质接触面积增大，针对防污染介质设计。温度范围更宽，能耐到高温120度。过载能力耐腐能力强，适用面广。为保证此系列压力变送器能适应各种恶劣的环境，除注重对传感器的选择外，部分有源器件均为军品级。
对传感器和电子元件的严格老化晒选，是保证变送器高可靠性、高稳定性的关键。安装及辅助处理工艺进一步保证产品整机的抗震动及三防要求。 |
 |
◇ 主要技术指标：
■ 型号：ND-10卫生平膜卡式压力变送器
■ 压力形式：表压/绝压
■ 量程：0~0.5Kpa~7Mpa
■ 介质：针对防污染介质
■ 精度：0.1级 0.2级 0.3级
■ 供电：12~36VDC（24VDC）
■ 输出：4mA~20mA/0mA~10mA 1V~5V/0V~5V
■ 负载电阻：R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻
■ 过载能力：300%FS
■ 响应时间：《1ms
■ 接口：卫生卡式
■ 温度：-20~85℃
■ 防爆等级：本安型ExiaIICT6
|

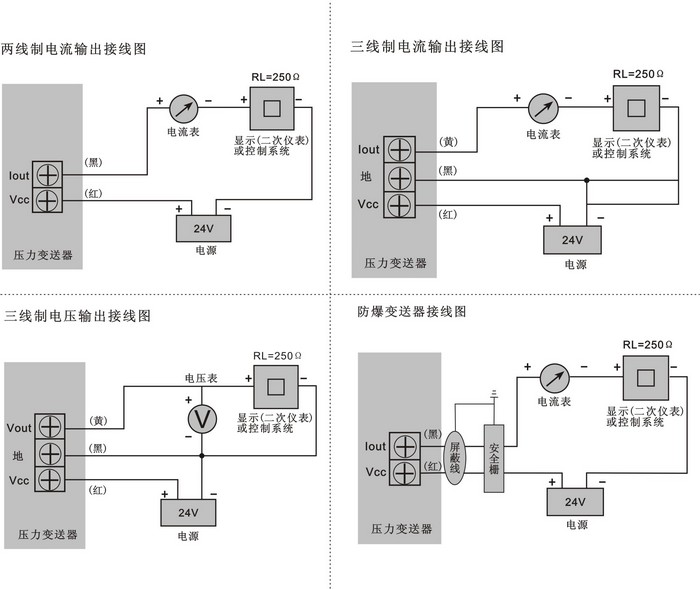

◇ 电气连接图： |
|
 |
|

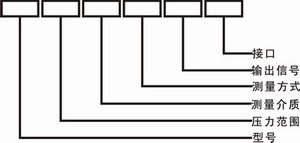

◇ 型号：
例如：ND-10,0~50KPa，啤酒，表压，4~20mA，卡式接口
◇ 外型尺寸及安装方式：
