ND-13蓝宝石高温压力变送器
ND-13蓝宝石高温压力变送器

  • 名称:ND-13蓝宝石高温压力变送器
  • 精度:0.1级 0.2级 0.3级
  • 接口:M20*1.5或自定
  • 量程:0~4KPa~260MPa
  • 供电:24VDC
  • 温度:-40~200℃
  • 介质:高温液体和气体
  • 输出:4mA~20mA/0~5v
ND-13蓝宝石高温压力变送器
◇  概述:
      ND-13蓝宝石高温压力变送器,由单晶绝缘体元素组成,不会发生滞后、疲劳和蠕变现象;蓝宝石有着非常好的弹性和绝缘特性(1000℃以内),对温度变化不敏感,即使在高温条件下,也有着很好的工作特性,蓝宝石的抗辐射特性极强;另外,此元件无P-n漂移,可应用于各种环境场合。
    传感器由双膜片组成,钛合金测量膜片和钛合金接收膜片。在压力作用下,钛合金接收膜片产生形变,该形变被硅-蓝宝石敏感元件感知后,其电桥输出会发生变化,变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号,转换为电压信号输出。


◇  主要技术指标:
    型号:ND-13蓝宝石高温压力变送器
    压力形式: 表压/绝压/正负压
    量程:0~4KPa至0~260MPa
    介质:适合钛合金和不锈钢的各种高温液体和气体
    精度:0.1级  0.2级   0.3级
    供电:24VDC
    输出:4mA~20mA/0mA~10mA   1V~5V/0V~5V
    负载电阻:R=(U-12.5)/0.02-RD   其中:U为电源电压,RD为电缆内阻
    过载能力:300%FS
    响应时间:《1ms
    接口:M20*1.5螺纹或用户自选.
    温度:-40~200℃
    防爆等级:本安型ExiaIICT6

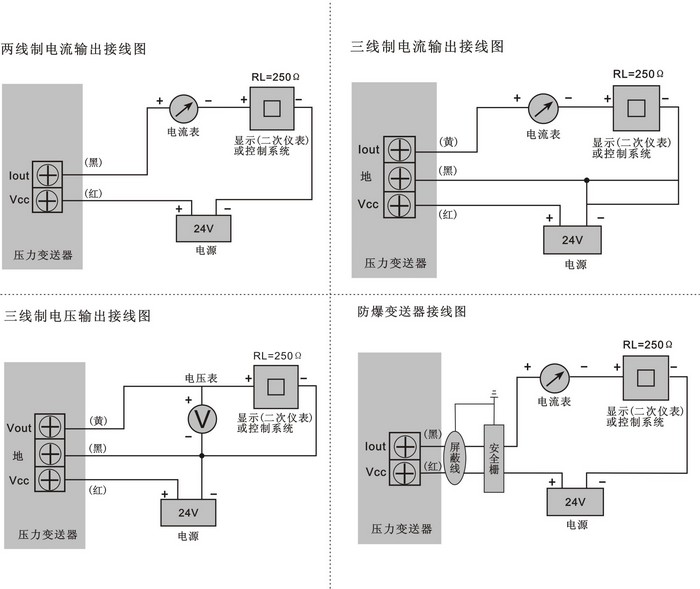

 ◇  电气连接图:






 ◇  型号:

例如:ND-13,0~3MPa,水(150℃),表压,4~20mA,M20*1.5

◇  特点:
    温度范围测量宽
    温度误差极小
    高精度、高稳定性
    重量轻、性价比高
    品种齐全(表压、绝压、负压)
    发电厂、核电站

◇  典型应用:
    航空航天领域
    航海及造船行业
    石油、化工行业
    工业现场过程压力控制
    油田压力测量
    供压力变送器组装选用
    高精度数字压力校验仪
    各种科研所的实验室设备

◇  外型尺寸及安装方式:
     根据测量介质的温度范围不同,所加散热片数量不等,所以外形尺寸会有些区别。
