ND-16高温数显压力变送器
- 名称:ND-16高温数显压力变送器
- 精度:0.1% 0.2% 0.3%
- 显示:4位LED
- 量程:0~4KPa~260MPa
- 供电:24VDC
- 温度:-40~200℃
- 介质:高温液体和气体
- 输出:4mA~20mA/0~5v
ND-16高温数显压力变送器
◇ 概述:
| ND-16高温数显压力变送器，由单晶绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），对温度变化不敏感，即使在高温条件下，也有着很好的工作特性，蓝宝石的抗辐射特性极强；另外，此元件无P-n漂移，可应用于各种环境场合。 传感器由双膜片组成，钛合金测量膜片和钛合金接收膜片。在压力作用下，钛合金接收膜片产生形变，该形变被硅-蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。电桥电路将电桥的失衡信号，转换为电压信号输出。 |
 |
◇ 主要技术指标：
■ 型号：ND-16高温数显压力变送器
■ 压力形式: 表压 绝压 正负压
■ 量程：0~4KPa至0~260MPa
■ 介质：适合钛合金和不锈钢的各种高温液体和气体
■ 精度：0.1级 0.2级 0.3级
■ 供电：24VDC
■ 输出：4mA~20mA/0mA~10mA 1V~5V/0V~5V
■ 负载电阻：R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻
■ 过载能力：300%FS
■ 响应时间：《1ms
■ 接口：M20*1.5螺纹或用户直选．
■ 温度：-40~200℃
■ 防爆等级：本安型ExiaIICT6
■ 电气连接：赫斯曼3009连接器
|

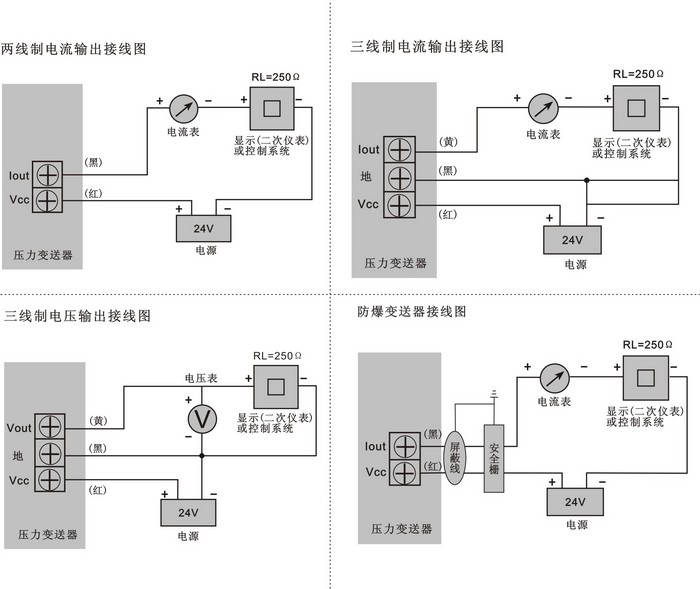

◇ 电气连接图: |
 |
例如：ND-16,0~200KPa，水（150℃），表压，4~20mA，M20*1.5
◇ 外型尺寸及安装方式：
